Die Regelung, die Ihre Lüftung wirklich leise, sparsam und stabil macht
Mess-, Steuer- und Regelungstechnik ist das Gehirn jeder RLT-Anlage. Wir planen Schaltschrank, Feldgeräte und Leittechnik so, dass die Anlage die Sollwerte selbst hält und Störungen früh meldet.
Was MSR-Technik leistet
Ohne Regelung läuft eine Lüftung am Bedarf vorbei
Eine RLT-Anlage besteht aus vielen Stellgliedern: Klappen, Ventilatoren, Heizregister, Kühler und Wärmerückgewinnung. Ohne eine saubere Regelung laufen sie unkoordiniert, verbrauchen zu viel Energie und halten die Sollwerte nicht. Genau das verhindert die MSR-Technik. Sie misst Temperatur, Feuchte und CO₂, vergleicht die Werte mit den Vorgaben und stellt die Komponenten passend nach. Wir verdrahten den Schaltschrank, binden die Feldgeräte ein und richten die Gebäudeleittechnik so ein, dass Sie den Anlagenzustand jederzeit sehen. Störungen werden gemeldet, bevor sie zum Ausfall führen. So wird aus einzelnen Geräten eine Anlage, die selbstständig das gewünschte Raumklima hält.
Leistungsumfang
Das übernehmen wir für Sie
Wir übernehmen Planung, Verdrahtung, Leittechnik und Störmanagement Ihrer MSR-Anlage – herstellerneutral und normgerecht dokumentiert.
VDI 3814
Regelstrecke sauber planen
Wir planen Schaltschrank, Feldgeräte und Leittechnik so, dass Ihre Anlage die Sollwerte selbstständig hält. Funktionen, Datenpunkte und Anlagenkennzeichnung strukturieren wir nach VDI 3814, damit jede Erweiterung nachvollziehbar bleibt.
Vor Ort

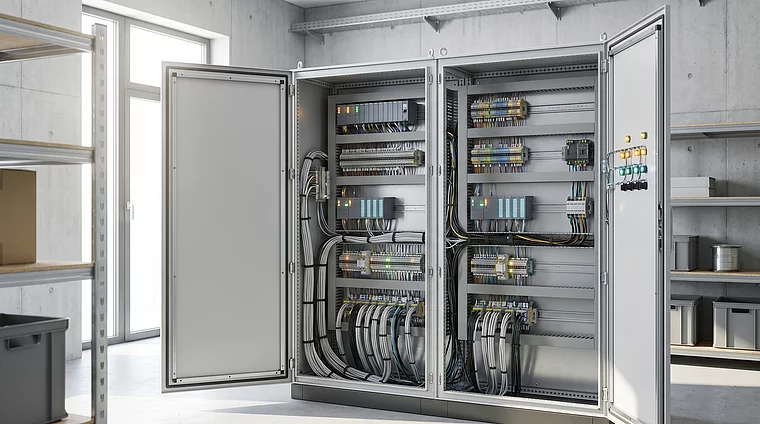

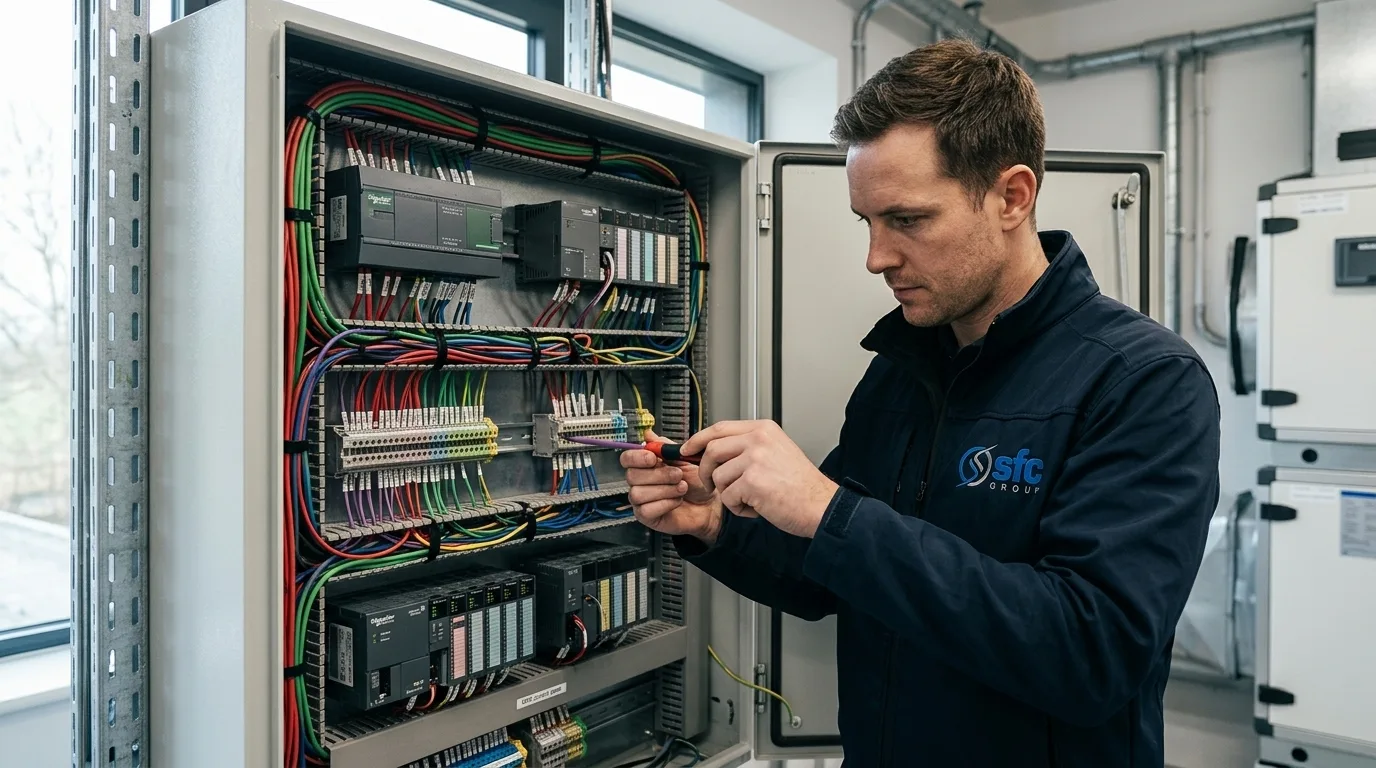

Schaltschrank fachgerecht verdrahten
Wir verdrahten den MSR-Schaltschrank mit Klemmen, Schützen, Frequenzumrichtern und Steuerung sauber und prüffähig. Fühler für Temperatur, Feuchte, Druck und CO₂ sowie Stellantriebe für Klappen und Ventile binden wir ein und kalibrieren sie.
DIN EN ISO 16484
Leittechnik offen dokumentieren
Wir bündeln alle Anlagen auf einer offenen, herstellerunabhängigen Gebäudeleittechnik nach DIN EN ISO 16484. Anlagenbilder und Trendkurven zeigen Ihnen den Zustand jederzeit verständlich auf Bildschirm oder Tablet.
Störmanagement
Störungen frühzeitig melden
Wir legen ein automatisches Störmanagement an, das Abweichungen frühzeitig meldet, bevor die Anlage ausfällt. Ergänzend halten unsere Wartung und Funktionsprüfung die Regelung zuverlässig.
Was die MSR-Technik in einer RLT-Anlage regelt
Eine raumlufttechnische Anlage ist eine Kette aus Komponenten. Jede Stufe ist ein Stellglied, das die Regelung überwacht und nachstellt. So entsteht aus Außenluft die geregelte Zuluft.
DIN EN 16798 · VDI 3803 · ErP-Lot6
-
Außenluft & Klappen
bedarfsgeführtDie Außenluftklappe gibt frei, wie viel Frischluft in die Anlage gelangt. Die Regelung öffnet und schließt sie nach Bedarf, etwa CO₂-geführt oder nach Belegung.
-
Filterstufe
Filterklasse ISO ePM1 ≥ 60 %Der Filter hält Staub und Pollen zurück. Ein Differenzdrucksensor meldet, wenn der Filter zusetzt, damit der Wechsel rechtzeitig erfolgt und der Ventilator nicht gegen Widerstand arbeitet.
-
Wärmerückgewinnung
Rückwärmzahl ≥ 73 %Der Wärmetauscher gewinnt einen Großteil der Wärme aus der Abluft zurück. Die Regelung steuert die Rückgewinnung so, dass die Zuluft die Zieltemperatur erreicht, ohne unnötig zu heizen.
-
Heizregister & Kühler
Sollwert-geführtReicht die Wärmerückgewinnung nicht aus, regelt die MSR-Technik das Heizregister nach. Im Sommer übernimmt der Kühler. Beide werden stufenlos nach der gemessenen Zulufttemperatur angesteuert.
-
Ventilator
EC-Antrieb, ErP Lot6Der drehzahlgeregelte EC-Ventilator fördert die Luftmenge, die gerade gebraucht wird. Die Regelung hält den Volumenstrom konstant und spart Strom, wenn weniger Luft nötig ist.
-
Schalldämpfer
≤ 30 dB(A) im RaumDer Schalldämpfer senkt das Geräusch des Ventilators, bevor die Luft in die Räume gelangt. So bleibt die Anlage leise, auch wenn sie unter Volllast arbeitet.
-
Zuluft & Sensorik

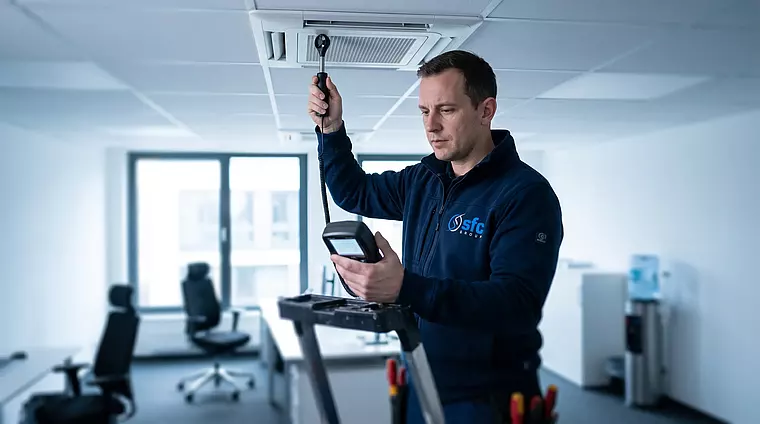

Regelkreis geschlossenDie geregelte Zuluft strömt zugfrei in den Raum. Raumsensoren für Temperatur, Feuchte und CO₂ melden den Ist-Zustand zurück an die Regelung, die den Kreis schließt.
Die Wärmerückgewinnung ist gesetzlich vorgegeben (GEG / DIN EN 16798-3) und wird von der MSR-Technik laufend optimiert.
Die Werte, die Ihre Gebäudeautomation konstant hält
Eine gute Regelung hält die Behaglichkeit, ohne dass jemand eingreift. Das sind die Zielgrößen, auf die wir die Anlage einstellen und die die MSR-Technik selbstständig nachführt.
Normbezug: DIN EN 16798-1 · DIN EN ISO 7730 · VDI 2081
Was unsere MSR-Technik abdeckt
Von der Verdrahtung im Schaltschrank bis zur Visualisierung auf dem Bildschirm – diese Bausteine kommen aus einer Hand.
-
-
stetig Anlage hält die Sollwerte selbst geregelter Dauerbetrieb
-
-
Gebäudeleittechnik (GLT)
Die Leittechnik bündelt alle Anlagen auf einer offenen, herstellerunabhängigen Plattform nach DIN EN ISO 16484.
-
Visualisierung
Anlagenbilder und Trendkurven zeigen den Zustand jederzeit verständlich auf Bildschirm oder Tablet.
-
„Eine Anlage, die ihre Störungen selbst meldet, ist mehr wert als eine, die erst auffällt, wenn der Raum schon zu warm ist."
-
Alarm Frühe Störmeldung statt Ausfall automatisches Störmanagement
MSR-Technik
MSR-Technik – häufige Fragen
Ehrliche Antworten zu Regelung, Gebäudeleittechnik und Nutzen.
Was bedeutet MSR-Technik eigentlich?
MSR steht für Messen, Steuern und Regeln. Die Technik misst Werte wie Temperatur, Feuchte und CO₂, vergleicht sie mit den Vorgaben und stellt die Anlagenkomponenten passend nach. In einer Lüftungsanlage sorgt sie dafür, dass Klappen, Ventilator, Heizregister und Kühler zusammenarbeiten und das gewünschte Raumklima ohne Eingriff gehalten wird. Ohne diese Regelung laufen die Geräte unkoordiniert, verbrauchen zu viel Energie und treffen den Bedarf nicht.
Worin unterscheidet sich MSR-Technik von der Gebäudeautomation?
Die MSR-Technik regelt die einzelne Anlage, etwa die Lüftung eines Gebäudeteils. Die Gebäudeautomation bündelt mehrere solcher Anlagen auf einer übergeordneten Leitebene und macht sie gemeinsam bedien- und auswertbar. Wir planen beides aufeinander abgestimmt: die Feldebene mit Sensoren und Stellantrieben, die Automationsebene im Schaltschrank und die Leitebene mit Visualisierung. So lässt sich die Anlage heute regeln und später ohne Bruch erweitern.
Brauche ich eine Gebäudeleittechnik mit Visualisierung?
Für kleine Anlagen genügt oft eine lokale Regelung. Sobald aber mehrere Anlagen oder Standorte zusammenkommen, lohnt sich eine Gebäudeleittechnik. Sie zeigt den Zustand aller Anlagen auf einem Bildschirm, speichert Trendkurven und meldet Störungen automatisch. Das spart Wege, macht Energieverbräuche sichtbar und hilft, Probleme früh zu erkennen. Wir setzen dabei auf offene Systeme nach DIN EN ISO 16484, damit Sie nicht an einen Hersteller gebunden sind.
Nach welchen Normen planen Sie die Regelung?
Wir arbeiten nach der Richtlinienreihe VDI 3814 für Planung und Betrieb der Gebäudeautomation und nach der Normenreihe DIN EN ISO 16484 für die Automationssysteme selbst. Die Auslegung der zugehörigen RLT-Anlage richtet sich nach DIN EN 16798 und VDI 3803. Diese Grundlage sorgt dafür, dass Ihre Anlage prüffähig dokumentiert, herstellerunabhängig und später erweiterbar bleibt, statt eine Insellösung zu sein, die niemand mehr versteht.
Was bringt mir eine automatische Störmeldung konkret?
Eine geregelte Anlage erkennt Abweichungen, bevor sie zum Problem werden. Setzt sich ein Filter zu, fällt ein Fühler aus oder weicht eine Temperatur vom Sollwert ab, gibt die MSR-Technik eine Meldung aus. So lässt sich gezielt eingreifen, bevor der Raum zu warm wird, die Luft schlecht ist oder ein Bauteil Schaden nimmt. Das senkt das Ausfallrisiko, hält die Behaglichkeit stabil und macht die Wartung planbar statt reaktiv.
MSR-Technik
Mess- und Regeltechnik von eigenen Regelungstechnikern umgesetzt
Unsere Regelungstechniker planen, programmieren und kalibrieren Ihre MSR- und Gebäudeleittechnik selbst. Wir messen die Regelgüte unter realer Last und dokumentieren jeden Sollwert. So senken Sie den Energieverbrauch und behalten die volle Kontrolle über Ihre Anlage.
- Eigene Regelungstechniker programmieren GLT und DDC-Stationen selbst
- Regelgüte messen wir unter realer Last im Betrieb
- Optimierte Sollwerte senken den Energieverbrauch Ihrer Anlage spürbar
- Alle Gewerke binden wir in eine Gebäudeleittechnik ein
