Brandabschottung von Kabel- und Rohrdurchführungen
Jede Durchdringung einer Brandwand oder feuerwiderstandsfähigen Decke braucht ein geprüftes Schott. Wir schotten normgerecht ab und dokumentieren jedes Schott revisionssicher.
Einführung
Brandabschottung schließt Durchdringungen brandschutzgerecht
Eine Brandabschottung verschließt Öffnungen für Kabel, Rohre und Leitungen in raumabschließenden Bauteilen so, dass Feuer und Rauch den Brandabschnitt nicht verlassen. Sie ist die Detaillösung im baulichen Brandschutz: Wo ein Kabelbündel eine Brandwand quert, würde ohne Schott der Raumabschluss versagen. Wir setzen Weich-, Mörtel-, Kombi-, Kabel- und Rohrschotts mit gültigem Verwendbarkeitsnachweis (abP, abZ oder ETA) ein und übergeben Ihnen für jedes Schott eine Schottdokumentation mit Kennzeichnungsschild. Diese Seite vertieft die Abschottung; den Rahmen liefert der baulicher Brandschutz im Überblick auf der Oberseite.
Leistungsumfang
Das übernehmen wir für Sie
Wir begleiten Ihre Brandabschottung von der Begehung über die normgerechte Montage bis zur Schottdokumentation und zur Pflege bestehender Schotts.
Vor Ort
Schotts richtig auswählen
Wir begehen jede Durchführung vor Ort und bewerten, welches Bauteil sie durchdringt und welche Feuerwiderstandsklasse gilt. Danach wählen wir das passende Schottsystem für die Belegung mit Kabeln und Rohren und kalkulieren transparent nach der Begehung.
DIN 4102-9/-11

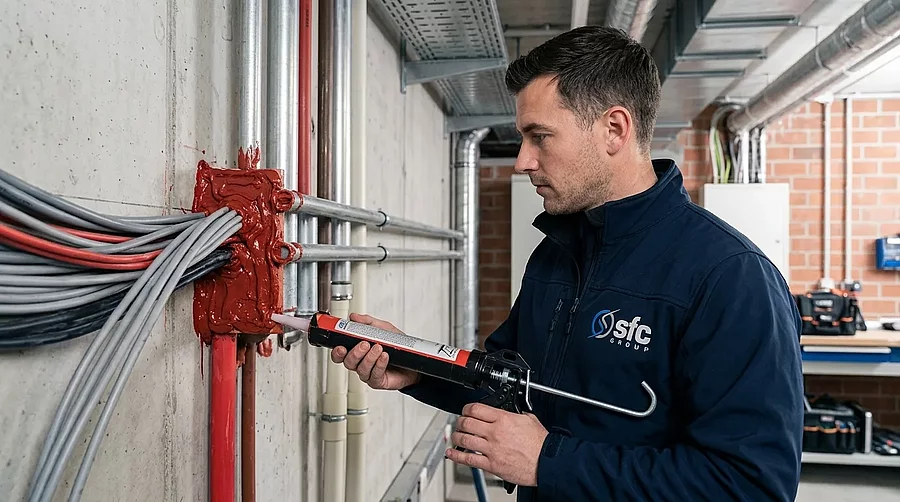

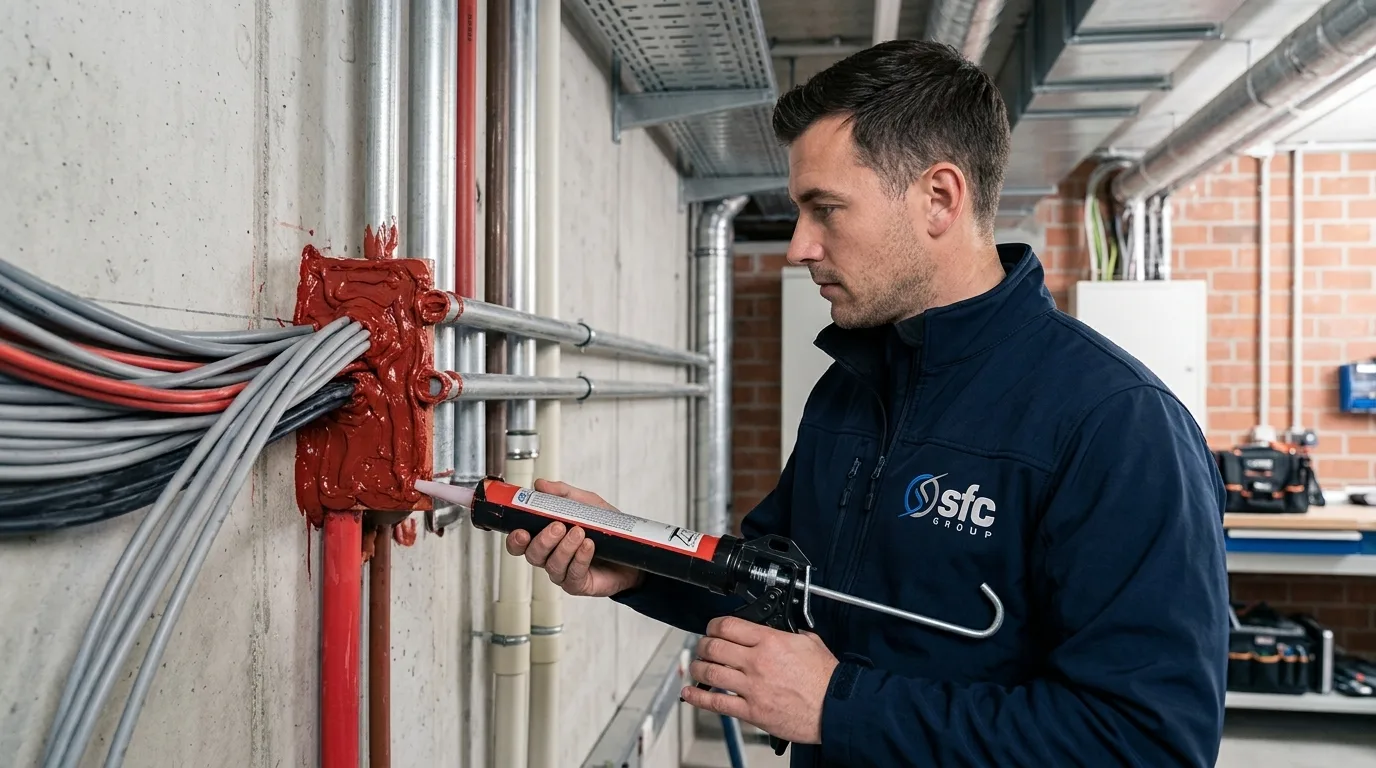

Brandschotts fachgerecht montieren
Wir montieren Ihre Brandschotts nach DIN 4102-9 und DIN 4102-11, exakt nach dem gültigen Verwendbarkeitsnachweis. Als Weich-, Mörtel-, Kombi-, Kabel- oder Rohrschott setzen wir ausschließlich Systeme mit abP, abZ oder ETA ein.
Nachweis
Jedes Schott dokumentieren
Wir kennzeichnen jede Durchführung mit einem Schottschild und übergeben Ihnen für jedes Schott eine vollständige Schottdokumentation. Diese Unterlagen sind der Nachweis der ordnungsgemäßen Ausführung für Ihre Bestandsunterlagen.
Bestand
Bestehende Schotts instand setzen
Wir ergänzen Nachbelegungen an bestehenden Schotts und setzen mangelhafte Abschottungen fachgerecht instand. So bringen wir auch ältere Durchführungen und beengte Schächte wieder auf den geforderten Verwendbarkeitsnachweis.

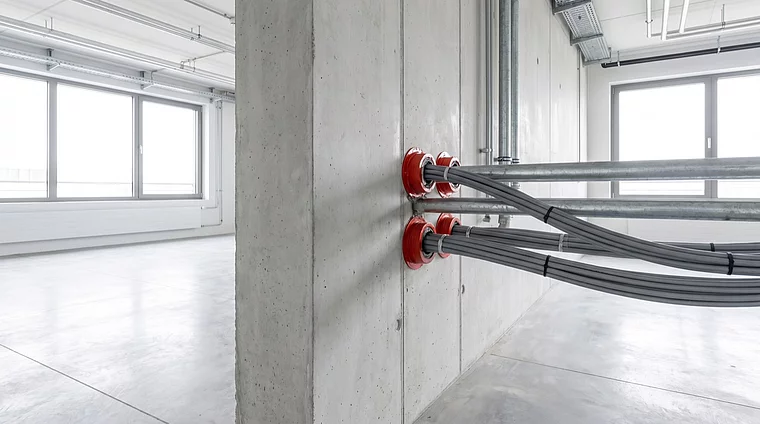

Wo Kabel und Rohre Wände durchdringen, hält unser Schott das Feuer auf
Wir planen und montieren Brandschotts für Kabel- und Rohrdurchführungen nach DIN 4102-9 und -11. Jedes Schott führen wir exakt nach Verwendbarkeitsnachweis aus. Anschließend dokumentieren wir jede Durchführung lückenlos für Ihre Bestandsunterlagen.
- Kabel- und Rohrdurchführungen normgerecht verschließen
- Schotts in Wand und Decke nach DIN 4102-9/-11 herstellen
- Feuerwiderstand der Schotts nach EN 13501-2 klassifiziert
- Verwendbarkeitsnachweis und lückenlose Schottdokumentation
Schottarten und ihre EI-Klassen nach EN 13501-2
Jede Abschottung wird über ihren Feuerwiderstand klassifiziert. EI 30 bis EI 120 nach DIN EN 13501-2 entsprechen S 30 bis S 90 nach DIN 4102-9. E steht für den Raumabschluss, I für die Wärmedämmung auf der feuerabgewandten Seite. Welche Klasse Sie benötigen, richtet sich nach der Feuerwiderstandsfähigkeit des durchdrungenen Bauteils.
Rechtsgrundlage: DIN 4102-9 / DIN 4102-11 ↔ DIN EN 13501-2; Verwendbarkeitsnachweis abP / abZ / ETA
Maßgeblich ist immer der Verwendbarkeitsnachweis des konkreten Schottsystems – er legt zulässige Bauteile, Belegung und Klasse fest.
Brandabschottung in der Praxis
Kabel- und Rohrdurchführungen schotten wir mit geprüften Systemen normgerecht ab.
Weichschott, Mörtelschott und Kombischott
Die drei häufigsten Schottarten unterscheiden sich vor allem in Anwendungsfall, Nachbelegbarkeit und Aufwand. Die richtige Wahl trifft der Fachbetrieb nach Belegung, Bauteil und Verwendbarkeitsnachweis.
| Weichschott | Mörtelschott | Kombischott | |
|---|---|---|---|
| Typische Anwendung | Kabeltrassen, gemischte Kabelbelegung | Feste Kabel- und Rohrbündel ohne Änderung | Gemischte Kabel- und Rohrdurchführung |
| Nachbelegbarkeit | Hoch – Kabel später leicht ergänzbar | Gering – Vergussmasse muss geöffnet werden | Mittel – je nach Komponente |
| Material | Mineralwolle plus Brandschutzbeschichtung | Geprüfter Brandschutzmörtel | Kombination aus Weich- und Mörtelschott-Komponenten |
| Aufwand bei Erstellung | Mittel, sauber abzudichten | Höher durch Schalung und Aushärtung | Höher durch gemischten Aufbau |
| Eignung bei häufigen Änderungen | Sehr gut | Ungünstig | Gut |
Was den Preis einer Brandabschottung bestimmt
Eine Brandabschottung lässt sich nicht pauschal bepreisen – jedes Schott ist ein Einzelfall. Diese Faktoren bestimmen den Aufwand. Wir bewerten sie vor Ort und kalkulieren transparent.
Schottgröße und Anzahl
Fläche der Öffnung und Stückzahl der Schotts bestimmen Material- und Arbeitsaufwand maßgeblich.
Belegung und Kabel-Rohr-Mix
Reine Kabeltrasse, reines Rohrbündel oder gemischte Belegung erfordern unterschiedliche, teils kombinierte Systeme.
Durchdrungenes Bauteil
Wand oder Decke, Massiv- oder Leichtbau und die geforderte Klasse EI 30 bis EI 120 wirken auf die Systemwahl.
Verwendbarkeitsnachweis
abP, abZ oder ETA legen das zulässige System fest; aufwändigere Sonderlösungen erhöhen den Aufwand.
Zugänglichkeit und Bestand
Beengte Schächte, Nachbelegung bestehender Schotts oder Sanierung mangelhafter Schotts verlängern die Ausführung.
Dokumentation und Kennzeichnung
Schottdokumentation und Kennzeichnungsschild je Schott gehören zum Leistungsumfang und sind eingepreist.
Transparenz-VersprechenRichtwerte statt Festpreise: Maßgeblich sind Schottgröße, Belegung und der geforderte Verwendbarkeitsnachweis. Ein verbindliches Angebot erstellen wir nach der Begehung.
Was unsere Kunden sagen
Die SFC Group ist ein verlässlicher Partner für ganzheitliche Gebäudebewirtschaftung. Mit vorausschauender Technik, reibungslosen Abläufen und hohem Qualitätsanspruch bietet das Team ein echtes Rundum-sorglos-Paket.
Sehr professionelle und gute Zusammenarbeit. Absprachen waren unkompliziert. Gutes Personal, tolle Hilfsbereitschaft und absolute Professionalität.
Haben uns eine Klimaanlage im Büro einbauen lassen – supernetter Kontakt und Top Service! Kann ich absolut weiterempfehlen!
Lassen Sie uns sprechen
Durchdringungen normgerecht abschotten lassen
Wir prüfen Ihre Kabel- und Rohrdurchführungen, schotten mit geprüften Systemen ab und übergeben die vollständige Schottdokumentation.
Brandschutz
Brandabschottung – häufige Fragen
Wann ist eine Brandabschottung notwendig?
Sobald Kabel, Rohre oder Leitungen ein raumabschließendes, feuerwiderstandsfähiges Bauteil durchdringen – etwa eine Brandwand oder eine F 90-Decke zwischen zwei Brandabschnitten. Die Landesbauordnung und die MLAR fordern, dass diese Öffnung den Raumabschluss nicht schwächt. Deshalb muss jede solche Durchdringung mit einem geprüften Schott verschlossen werden.
Wer darf eine Brandabschottung durchführen?
Eine Brandabschottung darf nur ein Fachbetrieb mit Verwendbarkeitsnachweis ausführen. Das Schottsystem benötigt ein abP, eine abZ oder eine ETA, und die Montage muss exakt der jeweiligen Verwendbarkeitsbestimmung folgen. Wir setzen ausschließlich nachgewiesene Systeme ein und kennzeichnen jedes Schott normgerecht.
Was kostet eine Brandabschottung?
Eine pauschale Angabe ist nicht seriös möglich, weil jedes Schott ein Einzelfall ist. Der Preis hängt von Schottgröße, Belegung mit Kabeln und Rohren, dem durchdrungenen Bauteil und dem geforderten Verwendbarkeitsnachweis ab. Nach einer Begehung kalkulieren wir transparent und erstellen ein verbindliches Angebot.
Welche Vorschriften und DIN-Normen gelten für die Brandabschottung?
Maßgeblich sind DIN 4102-9 für Kabel- und DIN 4102-11 für Rohrabschottungen sowie die europäische Klassifizierung nach DIN EN 13501-2 mit den Klassen EI 30 bis EI 120. Die Pflicht selbst ergibt sich aus der MLAR und der Landesbauordnung. Den Systemnachweis liefert das abP, die abZ oder die ETA.
Wie funktioniert eine Brandabschottung?

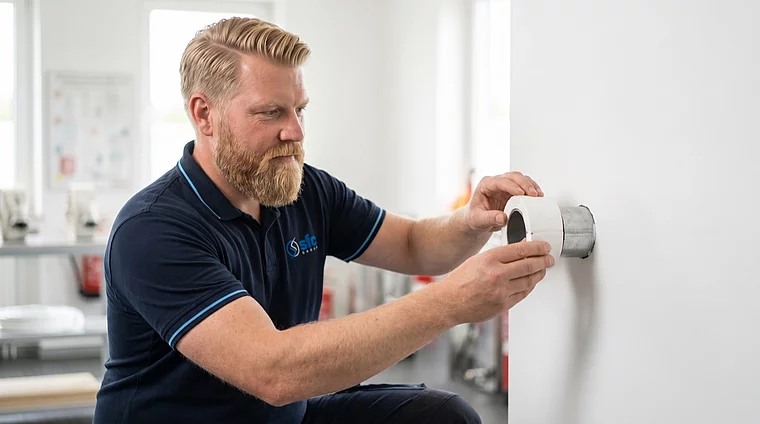

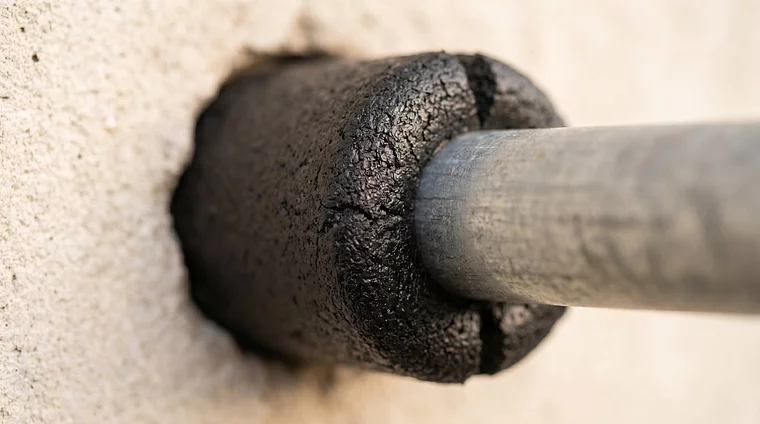

Das Schott füllt die Öffnung mit Materialien, die im Brandfall den Durchtritt von Feuer und Rauch verhindern. Bei Weichschotts dichtet Mineralwolle mit Brandschutzbeschichtung ab, bei Mörtelschotts ein geprüfter Vergussmörtel. Rohrmanschetten quellen unter Hitze auf und drücken schmelzende Kunststoffrohre zu – der Raumabschluss bleibt erhalten.
Was ist der Unterschied zwischen Weichschott, Mörtelschott und Kombischott?
Ein Weichschott aus Mineralwolle lässt sich später leicht nachbelegen und eignet sich für veränderliche Kabeltrassen. Ein Mörtelschott vergießt feste Durchführungen dauerhaft, ist aber kaum änderbar. Ein Kombischott vereint beide Prinzipien und nimmt gemischte Kabel- und Rohrbelegungen in einer Öffnung auf.
Was ist eine Kabelabschottung und wann wird sie eingebaut?
Eine Kabelabschottung verschließt die Durchführung von Kabeln und Kabeltrassen durch feuerwiderstandsfähige Wände und Decken. Sie wird eingebaut, sobald eine Kabeltrasse einen Brandabschnitt verlässt – typisch in Technikräumen, Steigschächten und an Brandwänden. Als Weichschott bleibt sie für spätere Nachbelegungen flexibel.
Muss eine Brandabschottung regelmäßig geprüft werden?
Ja. Als Bestandteil des baulichen Brandschutzes unterliegt jedes Schott der Betreiberverantwortung. Sie müssen die Schotts im Rahmen wiederkehrender Prüfungen auf Vollständigkeit, unzulässige Nachbelegung und Beschädigung kontrollieren. Die Schottdokumentation mit Kennzeichnungsschild ist dabei der Nachweis der ordnungsgemäßen Ausführung.
„Ein Brandschott ist nur so gut wie sein Nachweis. Wir montieren jede Kabel- und Rohrdurchführung exakt nach Zulassung und dokumentieren sie so, dass sie jeder Prüfung standhält."
