Blitzschutz – von der Risikoanalyse bis zur wiederkehrenden Prüfung
Wir errichten Fangeinrichtung, Ableitung und Erdung und setzen Überspannungsschutz im Verteiler. Vom ersten Berechnungsschritt bis zur gemessenen Übergabe.
Worum es geht
Ein Schlag, zwei Schutzebenen
Ein Blitz sucht den kürzesten Weg zur Erde. Trifft er ein Gebäude ohne äußeren Blitzschutz, läuft die Energie unkontrolliert durch Bausubstanz und Leitungen. Wir planen den Weg vorher. Die Fangeinrichtung auf dem Dach fängt den Einschlag, die Ableitungen führen ihn nach unten, die Erdungsanlage gibt ihn an das Erdreich ab.
Doch der direkte Treffer ist nur die halbe Gefahr. Überspannungen koppeln auch bei Einschlägen in der Nachbarschaft in Ihre Installation ein. Hier greift der innere Blitzschutz mit Potentialausgleich und Überspannungsschutzgeräten. Wir denken beide Ebenen zusammen und richten sie nach der ermittelten Blitzschutzklasse aus.
Blitzschutz ist keine einmalige Montage. Die DIN EN 62305-3 verlangt eine wiederkehrende Prüfung – je nach Schutzklasse und Umgebung jährlich bis alle vier Jahre. Wir übernehmen die Sicht-, Mess- und Funktionsprüfung Ihrer Blitzschutzanlage, dokumentieren jeden Prüfpunkt und beseitigen festgestellte Mängel direkt mit eigenen Elektrofachkräften.
Blitz- & Überspannungsschutz
Äußerer und innerer Blitzschutz von eigenen Fachkräften
Unsere geschulten Monteure planen, montieren und prüfen Ihren Blitzschutz selbst. Wir setzen Fangeinrichtungen, Ableitungen und Erdung nach DIN EN 62305 fachgerecht um. Den inneren Schutz ergänzen wir mit abgestimmten Überspannungsschutzgeräten.
- Äußerer Blitzschutz nach DIN EN 62305 fachgerecht montiert
- Innerer Überspannungsschutz mit Typ-1- bis Typ-3-Ableitern
- Erdungsanlage anschließen, messen und normgerecht dokumentieren
- Prüfung und Erdungsmessung durch unser eigenes Team
Leistungsumfang
Das übernehmen wir für Sie
Wir begleiten Ihren Blitzschutz von der Risikoanalyse über die fachgerechte Montage bis zur geprüften Übergabe und laufenden Prüfung.
DIN EN 62305-2
Blitzrisiko und Schutzklasse berechnen
Wir erfassen Gebäudegeometrie, Standort und schützenswerte Technik und berechnen daraus die Blitzschutzklasse LPS I bis LPS IV. Diese Klasse legt Maschenweite, Ableiterabstände und Trennungsabstand fest, bevor die Konstruktion beginnt.
Eigene Monteure
Fangeinrichtung und Erdung montieren
Wir montieren Fangeinrichtung, Ableitung und Erdungsanlage mit eigenen geschulten Monteuren und koordinieren SPD Typ 1 bis Typ 3 im Verteiler. Alle leitenden Teile binden wir an die Haupterdungsschiene an.
Prüfprotokoll
Erdung messen und dokumentieren
Wir messen Erdungswiderstand und Durchgängigkeit des Potentialausgleichs und dokumentieren Komponenten, Schutzklasse und Messwerte in einem Prüfbericht. Sie erhalten eine prüffähige Anlagendokumentation für Versicherung und Wartung.
Prüfservice
Prüftermine im Prüfservice bündeln
Wir bündeln die wiederkehrende Prüfung Ihrer Anlage in unserem Prüfservice und organisieren dort Sichtprüfung, Messung und Dokumentation. So behalten wir die Fristen für Sie im Blick.
Von der Berechnung bis zur Übergabe
Fünf Schritte führen von der Risikobetrachtung zum messbar geschützten Gebäude. Jeder Schritt wird dokumentiert.
-
01

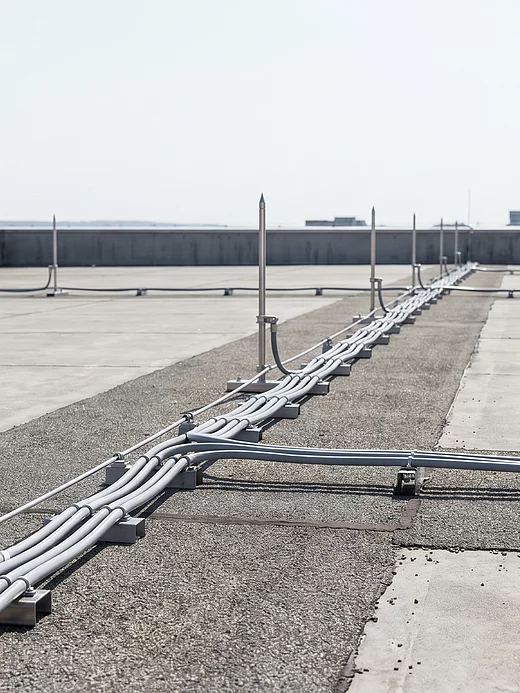

Risikoanalyse und Blitzschutzklasse
Wir erfassen Gebäudegeometrie, Standort und schützenswerte Technik. Aus der Risikoanalyse nach DIN EN 62305-2 ergibt sich die nötige Blitzschutzklasse LPS I bis IV. Diese Klasse bestimmt jede folgende Entscheidung: Maschenweite, Anzahl der Ableitungen und den Trennungsabstand.
-
02
Fangeinrichtung und Ableitung
Auf dem Dach montieren wir Fangstangen oder ein Maschennetz nach dem Blitzkugelverfahren. Die Ableitungen führen wir auf kurzem Weg an der Fassade nach unten. Wir halten den Trennungsabstand zu Fenstern, Rinnen und Lüftungstechnik ein, damit keine Überschläge entstehen.
-
03
Erdung und Potentialausgleich
Die Ableitungen binden wir an die Erdungsanlage an, meist als Fundament- oder Ringerder. Den Potentialausgleich führen wir auf die Haupterdungsschiene. Alle metallenen Leitungen, Rohre und tragenden Teile werden eingebunden. Wir prüfen den Erdungswiderstand auf den Zielwert unter 10 Ohm.
-
04
Überspannungsschutz SPD im Verteiler
Im Hauptverteiler setzen wir einen Ableiter Typ 1 als ersten Schutz vor dem Blitzteilstrom. Dahinter koordinieren wir einen Typ 2 für die feste Installation. Bei empfindlicher Technik ergänzen wir Typ 3 nahe am Endgerät. Die Geräte werden energetisch aufeinander abgestimmt.
-
05

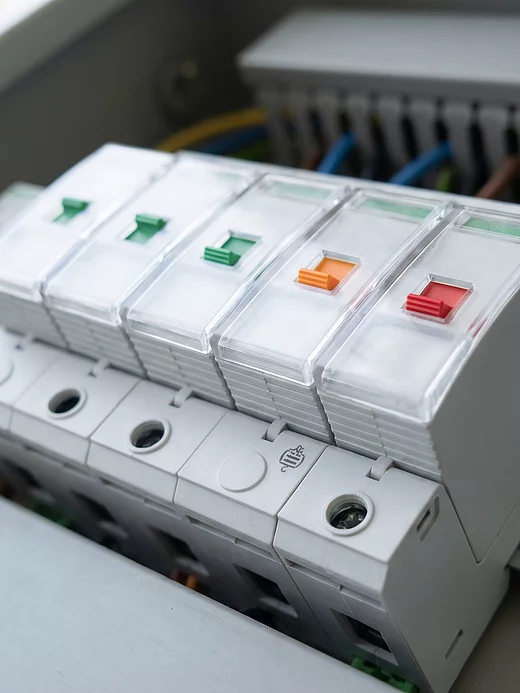

Messung und Übergabe
Zum Abschluss messen wir Erdungswiderstand und Durchgängigkeit des Potentialausgleichs. Wir dokumentieren die verbauten Komponenten, Schutzklasse und Messwerte in einem Prüfbericht. Sie erhalten eine prüffähige Anlagendokumentation, die Versicherung und spätere Wartung sauber nachvollziehen können.
In Zahlen
Schutz, der sich beziffern lässt
Was unsere Kunden sagen
Die SFC Group ist ein verlässlicher Partner für ganzheitliche Gebäudebewirtschaftung. Mit vorausschauender Technik, reibungslosen Abläufen und hohem Qualitätsanspruch bietet das Team ein echtes Rundum-sorglos-Paket.
Sehr professionelle und gute Zusammenarbeit. Absprachen waren unkompliziert. Gutes Personal, tolle Hilfsbereitschaft und absolute Professionalität.
Haben uns eine Klimaanlage im Büro einbauen lassen – supernetter Kontakt und Top Service! Kann ich absolut weiterempfehlen!
04
Lassen Sie uns sprechen
Schützen Sie Gebäude und Technik vor dem Einschlag
Wir prüfen Ihr Blitzrisiko und legen ein Schutzkonzept aus äußerem und innerem Blitzschutz fest. Klar berechnet, sauber dokumentiert.
Elektrotechnik · Blitzschutz
Was Bauherren zum Blitzschutz fragen
Wann braucht mein Gebäude überhaupt einen äußeren Blitzschutz?
Die Notwendigkeit ergibt sich aus der Risikoanalyse nach DIN EN 62305-2. Sie bewertet Standort, Bauweise, Höhe und die Nutzung des Gebäudes. Versammlungsstätten, Schulen und Gebäude mit empfindlicher Technik fallen oft in eine höhere Blitzschutzklasse. Auch Bauauflagen oder Forderungen des Versicherers können einen Blitzschutz vorschreiben. Wir rechnen das Risiko für Ihr konkretes Objekt durch. Anschließend sagen wir Ihnen klar, ob und welcher Schutz nötig ist und in welcher Klasse.
Worin unterscheiden sich SPD Typ 1, Typ 2 und Typ 3?
Die drei Typen schützen auf verschiedenen Ebenen. Typ 1 fängt den Blitzteilstrom bei direktem Einschlag und sitzt im Hauptverteiler. Typ 2 begrenzt verbleibende Überspannungen für die feste Installation. Typ 3 schützt empfindliche Endgeräte direkt vor der Steckdose, etwa Server oder Mess- und Regeltechnik. Die Stufen müssen energetisch zueinander passen. Wir koordinieren sie nach DIN VDE 0100-534, damit jeder Schutzpegel sicher unter der Festigkeit der Anlage bleibt.
Reicht ein Überspannungsschutz allein ohne Blitzschutzanlage?
Das hängt von der Gefährdung ab. Überspannungsschutz im Verteiler schützt gegen eingekoppelte Spannungsspitzen, etwa bei Einschlägen in der Nachbarschaft oder Schaltvorgängen im Netz. Gegen einen direkten Blitzeinschlag schützt nur der äußere Blitzschutz mit Fangeinrichtung, Ableitung und Erdung. Beide Ebenen gehören zusammen, sobald die Risikoanalyse einen äußeren Schutz fordert. Ein SPD ersetzt diesen dann nicht. Wir bewerten für Ihr Gebäude, welche Kombination tatsächlich nötig ist.
Wie wird der Trennungsabstand bestimmt und warum ist er wichtig?
Der Trennungsabstand ist der Mindestabstand zwischen Blitzschutzanlage und leitenden Gebäudeteilen. Er verhindert gefährliche Funkenüberschläge im Einschlagsfall. Berechnet wird er aus der Blitzschutzklasse, der Länge der Ableitung und dem verwendeten Material. Bleibt der Abstand zu klein, kann der Blitz in die Installation überspringen. Wir prüfen ihn an jedem kritischen Punkt, etwa an Fenstern, Dachrinnen und Lüftungsanlagen. Wo nötig, passen wir die Führung der Ableitung an oder setzen isolierte Bauteile ein.
Übernehmen Sie auch die wiederkehrende Prüfung der Anlage?
Unsere Leistung ist die Errichtung des Blitz- und Überspannungsschutzes inklusive Erstmessung und Übergabe. Die wiederkehrende Prüfung der bestehenden Anlage nach festen Intervallen bündeln wir in unserem Prüfservice. Dort organisieren wir Sichtprüfung, Messung und Dokumentation und halten die Fristen für Sie nach. So bleibt die Errichtung sauber von der laufenden Prüfung getrennt. Beides läuft trotzdem bei einem Ansprechpartner zusammen, der die Anlage von Anfang an kennt.
